G-MEN GPS機能

SRIC 衝撃・振動ロガー

GPシリーズは、加速度と共に輸送経路の位置情報を地図上に表示

G-MENが進化する!物流品質のデファクトスタンダードとして登場。

G-MEN GPシリーズは超小型3軸加速度センサと温湿度センサ、GPSモジュールを搭載!
加速度、温湿度、緯度経度、高度のデータを記録し輸送中の荷物がどのように扱われているかが把握できます。
記録されたデータは内蔵のUSBポートから簡単にパソコンに取り込め、標準添付ソフトウェア「G-Trace.net2」で即座にグラフ表示することができます。

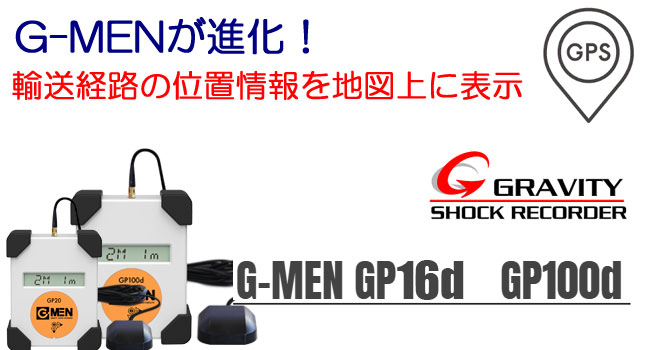

GPS機能付きのG-MEN

G-MEN GP20 価格と商品概要
【 商品概要 】

■ 本体には3軸(X,Y,Z)の加速度センサを搭載
■ 3加速度センサのレンジ切替えが可能 (GP20のみ)
■ 重力加速度の変更が可能 (GP20のみ)
■ 温度、湿度も記録できる
■ GPSモジュールとGPSアンテナを搭載
■ USB(type C)インターフェースを搭載
■ 標準ソフトウェア「G-Trace.net2」でグラフ表示と地図表示が可能

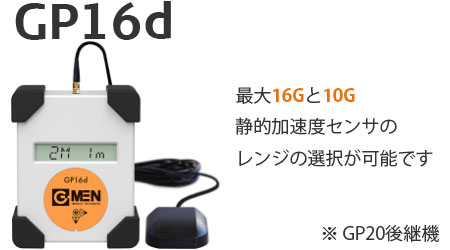

G-MEN GP20の画像

オプション品 デモ機貸出し

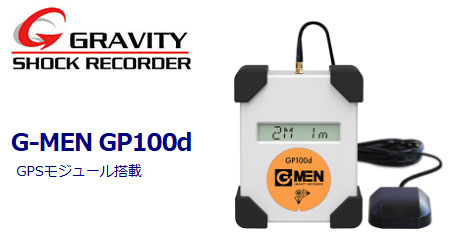

G-MEN GP100 価格と商品概要
【 商品概要 】

■ 本体には3軸(X,Y,Z)の加速度センサを搭載
■ 温度、湿度も記録できる
■ GPSモジュールとGPSアンテナを搭載
■ USB(type C)インターフェースを搭載
■ 標準ソフトウェア「G-Trace.net2」でグラフ表示と地図表示が可能

G-MEN GL01の画像

オプション品 デモ機貸出し

G-MEN
G-SWITVHは衝撃加速度タイマー



< G-MEN GPシリーズの機能概要 >

G-MEN GPシリーズで物流が変わる(測定項目は5つ)

加速度、温度、湿度、経度緯度と高度のデータを時間経過と共にスタンドアロン(単独)で、約1週間のデータ(1msecサンプリング)を記録することができます。
記録されたデータは内蔵のUSBポートから簡単にパソコンに取り込めます。
G-MEN GPシリーズは、加速度、温湿度、緯度経度、高度のデータを記録し、荷物の扱い方や輸送中の状況を把握することができます。

単3アルカリ電池(LR6)2本で、GPSをOFFにすれば約40日間、ONの状態で1~2週間(サンプリング周期による)

位置情報を地図上に表示

付属のGPSアンテナを接続すれば輸送経路を記録(GPSモジュールの測位条件により異なる)し加速度と共に輸送経路の位置情報が地図上(日本国内のみ)に表示されます。
また、記録されたデータは内蔵のUSB(typeC)ポートから簡単にパソコンに取り込め、標準添付ソフトウェア「G-Trace.net2」でカンタンにグラフ表示ができます。

GPシリーズの外形寸法図

グラフ表示や位置情報を見るアプリ

G-MEN GP20とGP100の専用アプリケーション「G-Trace.net/.net2」は、Windows10(32/64bit)とWindows7(32/64bit)に対応しています。
下記にアプリケーションのサンプル画面を表示しております。 アプリケーションの機能詳細や動作については、機器ご購入後にインストールしてご確認ください。


アプリの画面イメージアプリのプロファイル画面イメージ
アプリのグラフ表示画面イメージアプリの経路表示画面イメージ

データ記録

記録方式は、ワンタイム、エンドレス、ハザードエンド、トレースモードの4種類から選択可能です。
また、記録間隔は 1秒・5・10・15・20・30秒、1分・2・3・4・5・10・15・20・30分の15通りから選択できます。
データロガーの種類と測定環境や電池性能により電池寿命は変わりますが、「EEPROM記録」のため電池寿命が尽きた後でも取出しが可能なので安心です。

重力測定をして記録します

G-MENは、加速度を XYZ の3方向のセンサーで測定します!

G-MENは、加速度をXYZの3方向のセンサーで測定し、それぞれのセンサーには、力の向きとしてプラスとマイナスがあります。
グラフ表示やCSV形式データは、加速度を+、-符号付きでX、Y、Z軸方向の大きさとして表しています。

3方向のセンサーで測定

※ その他の基本機能は、G-MENシリーズと同様ですので、その他機能については該当ページをご覧ください




SRIC G-MEN GPSモデルの仕様 (加速度センサ仕様についてはモデルにより異なる)
測定項目3軸加速度・温湿度・緯度経度・高度
● 加速度センサ(GP20)静的加速度:20G(±10%)/10G(±10%)の切替
● 加速度センサ(GP100)静的加速度センサ100G(±10%)
分解能10G:0.1G / 20G: 0.2G / 100G: 1G
応答周波数0Hz~100Hz
最小サンプリング周期1msec(GP100: 2msec)
温度範囲0~50℃(±3℃)
湿度範囲30~90%RH
記録間隔30秒・1分・2・3・4・5・10・20・30分(GPS OFF時1・5・15・20秒設定可能)
記録容量130,000データ(1データ:日時・X軸・Y軸・Z軸・温度・湿度・緯度・経度・高度)
動作表示液晶表示
記録保持不揮発性メモリ
通信方式USB(Type-C) 2.0準拠
電源単3アルカリ乾電池(LR6)×2本
電池寿命GPS ON時:約2週間(1・2msecサンプリング)GPS OFF時:約40日間
外部電源使用時UT2使用時:約30日間 UT1使用時:約60日間
仕様温湿度範囲0~50℃ 70%RH以下(結露無きこと)
放射妨害ノイズRTCA DO160G Section21 CategoryH
外形寸法75.5(H)×60.5(W)×33(D)mm
質量約240g(電池+GPSアンテナを含む)
付属品GPSアンテナ(ケーブル長5m)、USBケーブル、単3アルカリ乾電池(2本)、注意シール(1枚)取付板金具(2枚)、マニュアル、専用ソフトウェア(CD-ROM)、マグネット
